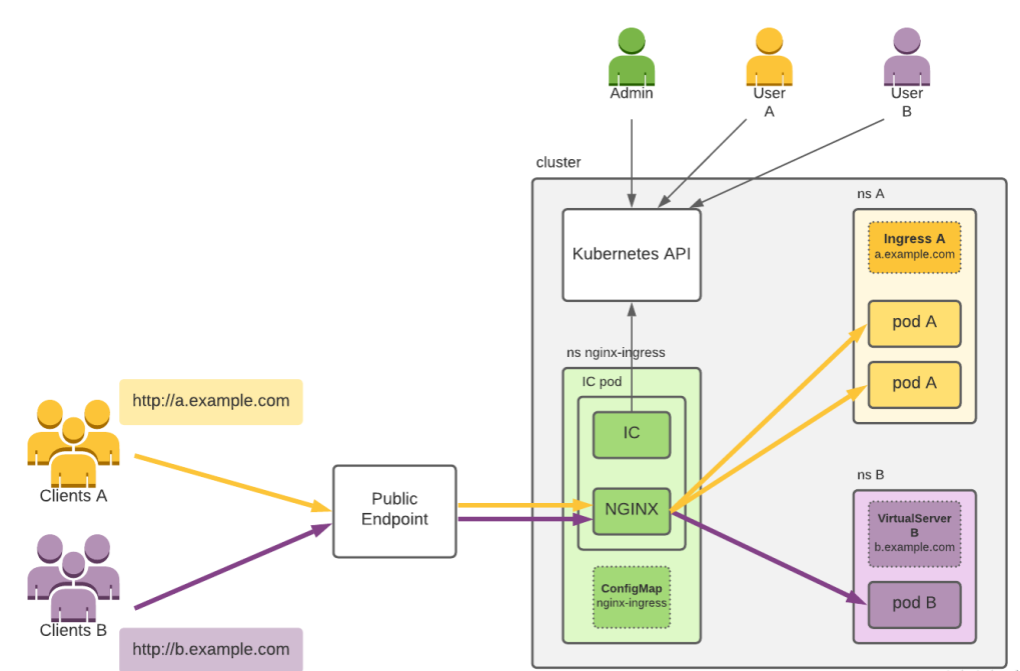

● 管理员(admin)在集群中部署 Nginx IC ,通常会有多个副本,图中只显示了一个
● 用户A配置a.example.comIngress资源,转发流量到Pod A中;用户B配置b.example.comIngress资源,转发流量到Pod 中
● IC Pod中IC进程监听 Ingress 资源变化,生成 Nginx 配置文件,并重载 nginx 进程
● 管理员(Admin)将域名解析到集群外部的LB上(Public Endpoint)
● 客户端通过域名访问到 Public Endpoint,Public Endpoint将流量转发到IC Pod中Nginx监听的套接字,Nginx再根据配置文件转发流量到 Pod A 和 Pod B
